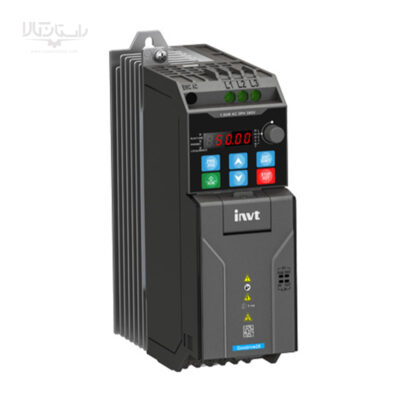

اینورتر اینوت مدل GD28 ظرفیت ۰.۲ کیلووات تک فاز
تماس بگیرید

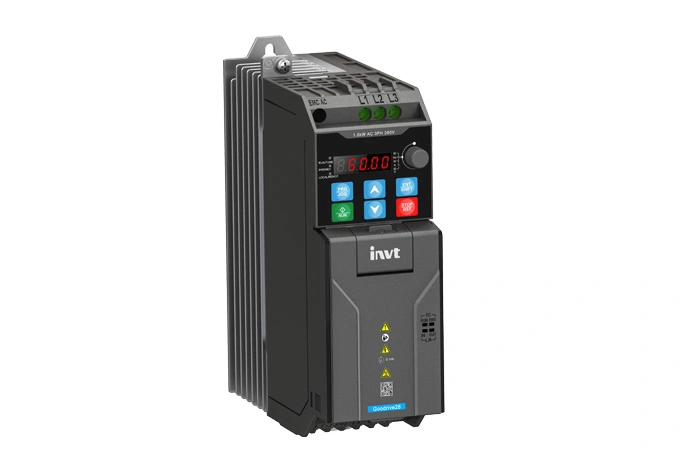

اینورتر اینوت سری جی دی ۲۸ – درایو انعطافپذیر و همهمنظوره
اینورتر سری GD28 از برند معتبر INVT یکی از جدیدترین نسلهای درایو هوشمند در حوزهٔ تجهیزات کنترل حرکت و اتوماسیون صنعتی است. این محصول بهگونهای طراحی شده که بتواند نیاز طیف وسیعی از ماشینآلات و صنایع مختلف را پوشش دهد. ترکیب کارایی بالا، قابلیتهای کنترلی پیشرفته، طراحی فشرده و اقتصادی در کنار سازگاری با استانداردهای بینالمللی باعث شده تا GD28 جایگاه ویژهای در میان درایوهای همهمنظوره پیدا کند. اینورتر GD28 نهتنها یک مبدل فرکانسی برای کنترل دور موتور است، بلکه یک ابزار هوشمند با قابلیتهای ایمنی و صرفهجویی انرژی محسوب میشود که میتواند نقش کلیدی در افزایش بهرهوری خطوط تولید ایفا کند.
| مشخصات | توضیحات کوتاه |
|---|---|
| مدل محصول | سری GD28 اینوت (INVT) |
| نوع دستگاه | اینورتر همهمنظوره (General-Purpose VFD) |
| ویژگی بارز | انعطافپذیر، هوشمند و اقتصادی |
| استانداردها | دارای گواهی CE و UL، مجهز به STO سطح SIL3 |
| فیلتر داخلی | فیلتر EMC داخلی |
| رابط کاربری | پورت Type-C برای راهاندازی و تنظیم سریع |
| قابلیتهای کنترلی | کنترل برداری، صرفهجویی انرژی، سازگار با پروتکلهای صنعتی مختلف |
| بازه توان تکفاز | 200 تا 240 ولت (0.2 تا 4 کیلووات) |
| بازه توان سهفاز (220V) | 200 تا 240 ولت (0.2 تا 15 کیلووات) |
| بازه توان سهفاز (380V) | 380 تا 480 ولت (0.4 تا 22 کیلووات) |

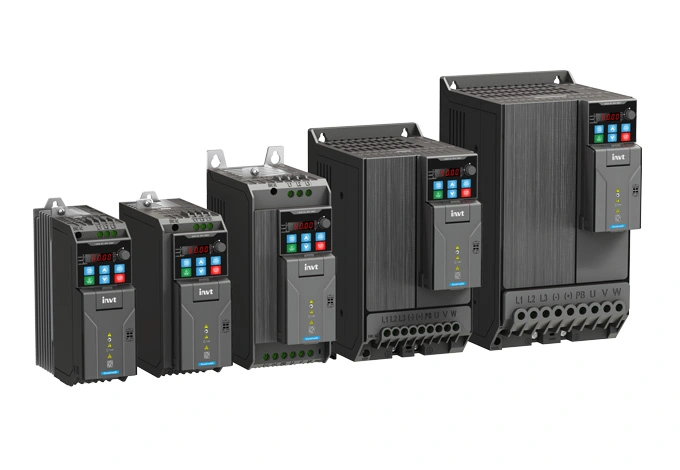

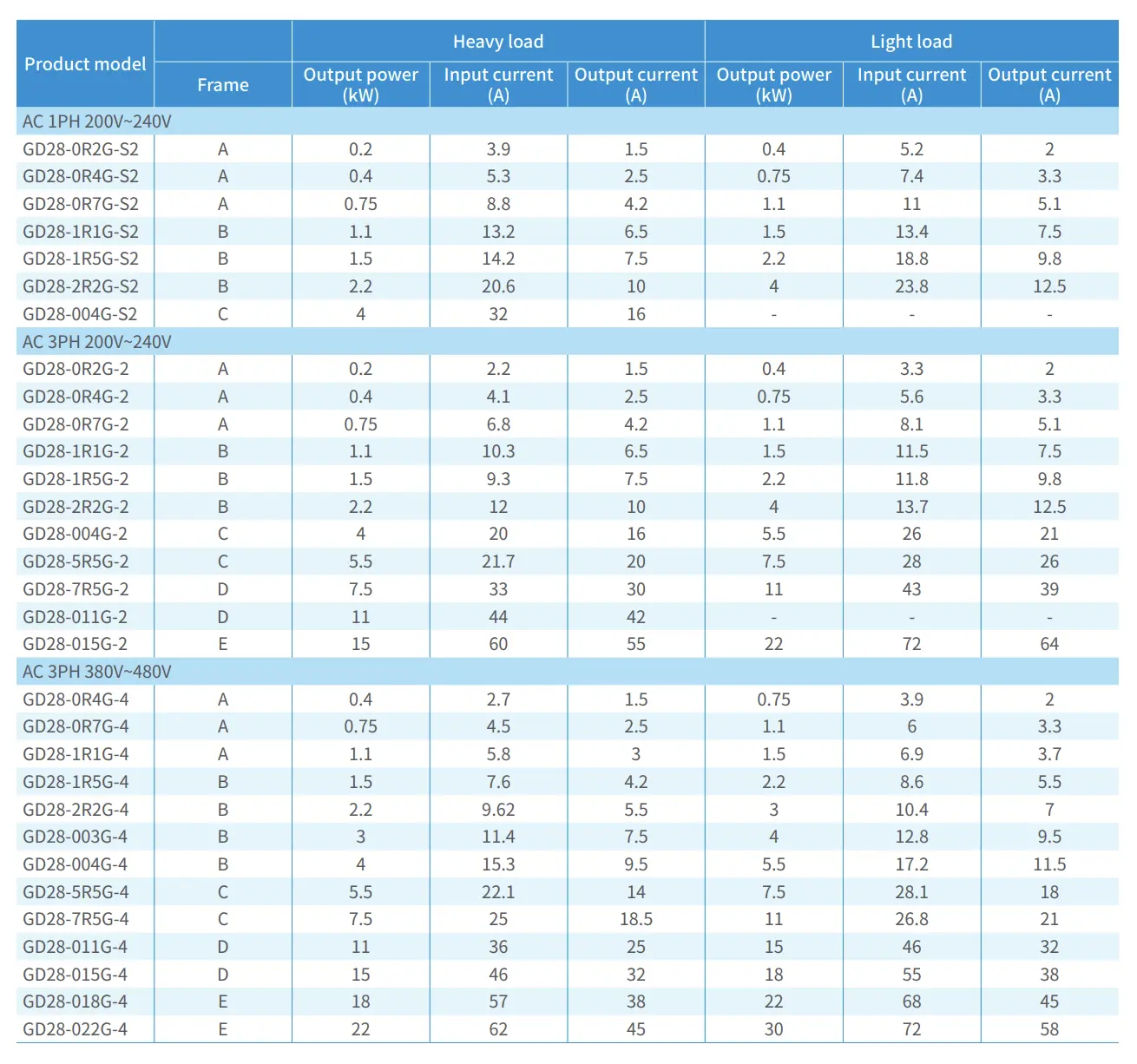

محدوده توان و ولتاژ GD28
سری GD28 درایوی است که از نظر بازهٔ ولتاژ و توان، پوشش بسیار خوبی برای کاربردهای کوچک تا نیمهسنگین دارد. این دستگاه در سه رنج اصلی عرضه میشود: مدلهای تکفاز با ولتاژ 220 ولت که توانهایی از 0.2 تا 4 کیلووات را پشتیبانی میکنند، مدلهای سهفاز با ولتاژ 220 ولت که در بازهٔ 0.2 تا 15 کیلووات در دسترس هستند و در نهایت مدلهای سهفاز با ولتاژ 380 تا 480 ولت که تا توان 22 کیلووات را پوشش میدهند. این تنوع ظرفیت باعث میشود کاربر بتواند متناسب با نیاز خود، چه برای یک موتور کوچک در صنایع سبک مثل چاپ و بستهبندی و چه برای موتورهای پرقدرتتر در صنایعی همچون پلاستیک یا نساجی، انتخابی بهینه داشته باشد. در واقع، محدوده توان گسترده GD28 یکی از دلایلی است که این درایو را به محصولی انعطافپذیر و همهمنظوره تبدیل کرده است.
ویژگیهای کلیدی اینورتر GD28
کنترل پیشرفته و دقیق
یکی از مهمترین نقاط قوت GD28 توانایی آن در ارائهٔ انواع روشهای کنترلی است. این درایو از کنترل ولتاژ-فرکانس (V/F) برای کاربردهای ساده و همچنین از کنترل برداری فضای ولتاژ (SVC) و کنترل برداری بدون سنسور برای کاربردهای پیشرفتهتر پشتیبانی میکند. این ترکیب کنترلی باعث میشود GD28 بتواند به راحتی نیاز موتورهای مختلف اعم از القایی و سنکرون با آهنربای دائم را پوشش دهد. دقت بالای کنترل سرعت (تا ±0.2%) و پاسخ سریع گشتاور (کمتر از 10 میلیثانیه) موجب میشود تا ماشینآلات حتی در شرایط تغییر بار ناگهانی، عملکردی پایدار و دقیق داشته باشند. همچنین دقت بالای کنترل گشتاور (حدود 5%) این اطمینان را به کاربر میدهد که فرآیندهای حساس تولیدی دچار نوسان یا اختلال نشوند.
توانایی در شرایط بار سنگین
GD28 بهگونهای طراحی شده که در شرایط بارگذاری سنگین نیز قابل اعتماد باشد. این درایو میتواند گشتاور راهاندازی بسیار بالایی معادل 200% در فرکانس 0.5 هرتز را تولید کند، به این معنا که حتی در لحظهٔ شروع کار موتورهای بزرگ یا بارهای با لختی زیاد، بدون مشکل به حرکت در میآیند. همچنین توانایی تحمل اضافهبار تا 150% برای مدت 60 ثانیه و حتی 180% برای مدت 10 ثانیه این اطمینان را به کاربر میدهد که دستگاه در شرایط کاری دشوار نیز بدون توقف به کار خود ادامه میدهد. چنین قابلیتی برای صنایعی مانند ماشینابزار، اکسترودرهای پلاستیک، یا ماشینآلات نساجی که فشار زیادی به موتور وارد میکنند بسیار حیاتی است.
امکانات ارتباطی و انعطافپذیری بالا
یکی دیگر از برتریهای GD28 پشتیبانی از پروتکلها و روشهای ارتباطی متنوع است. وجود پورت RS485 با پشتیبانی از Modbus RTU امکان اتصال سریع به سیستمهای کنترل صنعتی را فراهم میکند. افزون بر آن، اینورتر دارای یک اسلات کارت توسعه است که به کمک آن میتوان پروتکلهای مدرن مانند PROFINET، EtherCAT، EtherNet/IP و Modbus TCP را نیز فعال کرد. این موضوع بهویژه برای کارخانجاتی که از سیستمهای اتوماسیون پیشرفته بهره میبرند اهمیت زیادی دارد. علاوه بر اینها، درایو GD28 دارای یک رابط Type-C است که کاربر میتواند تنها با اتصال کابل USB به لپتاپ، بهسرعت به تنظیم پارامترها و مانیتورینگ دستگاه بپردازد؛ آن هم بدون نیاز به برق اصلی، چیزی که در راهاندازی اولیه یا عیبیابی بسیار ارزشمند است.
قابلیتهای حفاظتی جامع
درایو GD28 مجهز به مجموعهای کامل از حفاظتهاست که مانع آسیب دیدن موتور و خود دستگاه در شرایط مختلف میشود. این حفاظتها شامل مواردی مانند اضافهجریان، اضافهولتاژ، کاهش ولتاژ، اضافهبار، اتصال کوتاه و حفاظت دمای موتور هستند. همچنین اینورتر به محدودکنندهٔ خودکار جریان مجهز است که از تریپ ناگهانی دستگاه جلوگیری میکند و سیستم محافظت در برابر اضافهولتاژ لحظهای که با تنظیم خودکار فرکانس، مانع توقف ناگهانی میشود. این مجموعه از حفاظتها بهویژه برای خطوط تولیدی که وقفه در آنها هزینهبر است اهمیت فراوانی دارد.
صرفهجویی در مصرف انرژی
یکی از ویژگیهای هوشمند GD28، قابلیت کنترل بهینه انرژی است. اینورتر با تحلیل شرایط واقعی کار موتور، نقطهٔ عملکرد بهینه را پیدا کرده و در مواقع بار سبک، مصرف انرژی را به شکل محسوسی کاهش میدهد. در صنایعی مانند تهویه مطبوع (HVAC)، پمپها یا فنهای صنعتی که معمولاً بار موتور تغییرات زیادی دارد، این ویژگی میتواند هزینه برق مصرفی را به میزان چشمگیری کاهش دهد و علاوه بر آن عمر مفید موتور و تجهیزات را افزایش دهد.
طراحی مقاوم برای شرایط سخت صنعتی
GD28 علاوه بر ویژگیهای کنترلی و حفاظتی، از نظر طراحی بدنه و مقاومت محیطی نیز بسیار قدرتمند است. این درایو قابلیت کار در دمای -10 تا +50 درجه سانتیگراد را دارد و تا رطوبت 95% بدون تقطیر را تحمل میکند. همچنین در ارتفاع تا 4000 متر از سطح دریا عملکرد خود را حفظ کرده و درجه حفاظت IP20 آن برای استفاده در محیطهای داخلی صنعتی کاملاً مناسب است. این طراحی مقاوم باعث میشود درایو در محیطهایی با شرایط سخت مانند کارگاههای صنعتی یا خطوط تولیدی با نوسان دما و رطوبت همچنان پایدار و مطمئن باقی بماند.
کاربردهای صنعتی سری GD28
بهدلیل انعطافپذیری بالا، تنوع ولتاژ و توان و قابلیتهای ارتباطی گسترده، سری GD28 درایوی است که میتواند در طیف وسیعی از صنایع مورد استفاده قرار گیرد. این صنایع شامل ماشینابزار مثل دستگاههای تراش، فرز و CNC، صنایع نساجی که نیازمند کنترل دقیق سرعت و کشش هستند، چاپ و بستهبندی که دقت و هماهنگی خطوط تولید در آن حیاتی است، و همچنین صنایع غذایی و دارویی که پایداری و ایمنی اهمیت زیادی دارند میشود. علاوه بر این، در صنایعی مانند تولید باتریهای لیتیومی، صنایع 3C، لجستیک و انبارداری، تولید کابل، لاستیک و پلاستیک و همچنین سیستمهای تهویه مطبوع (HVAC)، GD28 میتواند نقش یک درایو مطمئن و اقتصادی را ایفا کند. در واقع، این درایو انتخابی است که هم صنایع سبک و هم صنایع نیمهسنگین میتوانند روی آن حساب ویژه باز کنند.
جمعبندی
اینورتر INVT GD28 چیزی فراتر از یک درایو ساده است. این محصول یک راهکار جامع برای کنترل هوشمند موتورهای صنعتی به شمار میرود که با بهرهمندی از ایمنی سطح بالا، قابلیتهای ارتباطی متنوع، سیستمهای حفاظتی پیشرفته، مصرف بهینه انرژی و طراحی مقاوم، میتواند پاسخگوی نیاز صنایع گوناگون باشد. اگر به دنبال یک درایو همهمنظوره هستید که علاوه بر قیمت مناسب، قابلیت اطمینان بالا و سازگاری با استانداردهای جهانی داشته باشد، GD28 انتخابی ایدهآل است. چه در پروژههای کوچک مثل ماشینهای بستهبندی و چه در خطوط تولید بزرگ مانند نساجی یا پلاستیک، این محصول میتواند بهعنوان یک راهکار مطمئن و اقتصادی، بهرهوری و دوام سیستم شما را تضمین کند.

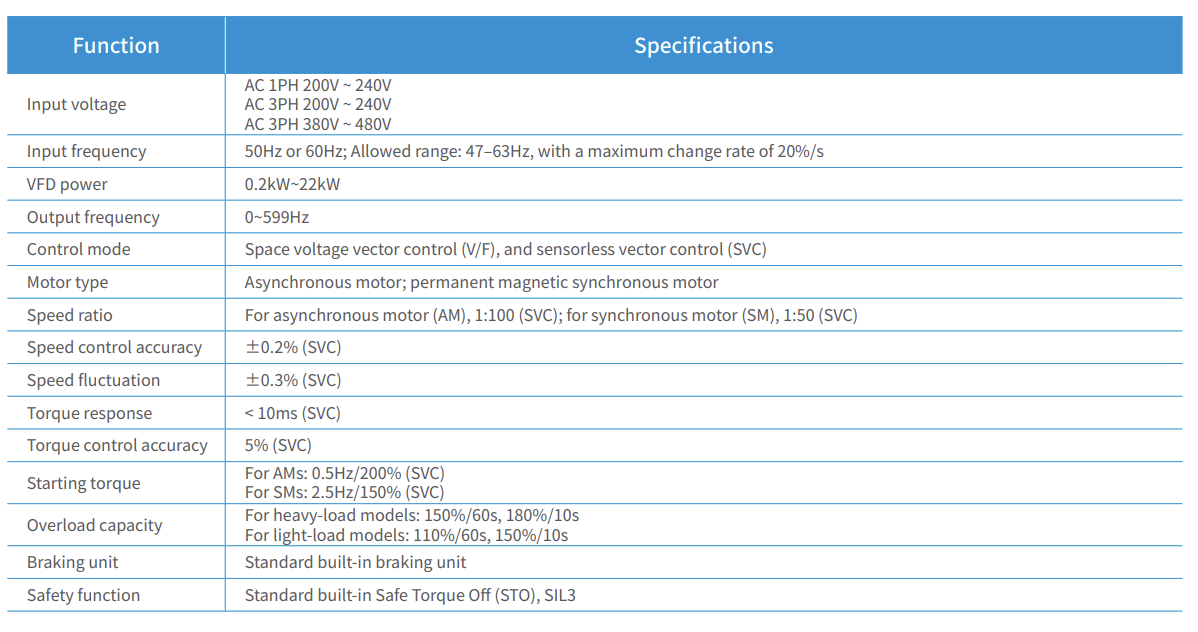

| شرح عملکرد | مشخصات |
|---|---|
| ولتاژ ورودی | AC 1PH 220–240V / AC 3PH 220–240V / AC 3PH 380–480V |
| فرکانس ورودی | 50Hz یا 60Hz؛ بازه مجاز: 47–63Hz، با حداکثر سرعت تغییر 20% در ثانیه |
| توان VFD | 0.2–22 kW |
| فرکانس خروجی | 0–599 Hz |
| حالتهای کنترل | کنترل ولتاژ-فرکانس (V/F)، کنترل برداری فضای ولتاژ (Space Vector) و کنترل برداری بدون حسگر (Sensorless Vector Control – SVC) |
| نوع موتور پشتیبانیشده | موتور القایی (آسنکرون) و موتور سنکرون با آهنربای دائم |
| دامنه نسبت سرعت (کنترل سرعت) | برای موتور القایی: 1:100 (در حالت SVC)؛ برای موتور سنکرون: 1:50 (در حالت SVC) |
| دقت کنترل سرعت | ±0.2% (در حالت SVC) |
| نوسان سرعت | ±0.3% (در حالت SVC) |
| پاسخ گشتاور | کمتر از 10 ms (در حالت SVC) |
| دقت کنترل گشتاور | حدود 5% (در حالت SVC) |
| گشتاور راهاندازی | برای موتورهای آسنکرون: تا 200% در 0.5 Hz (SVC)؛ برای موتورهای سنکرون: تا 150% در 5.25 Hz (SVC) |
| ظرفیت اضافهبار | مدلهای سنگینبار: 150% برای 60s، 180% برای 10s؛ مدلهای سبکبار: 110% برای 60s، 150% برای 10s |
| واحد ترمز (Braking unit) | واحد ترمز داخلی (Braking unit) بهصورت استاندارد تعبیه شده |
| عملکرد ایمنی | تابع ایمنی «خاموشی ایمن گشتاور» (STO) بهصورت استاندارد؛ مطابق با SIL3 |

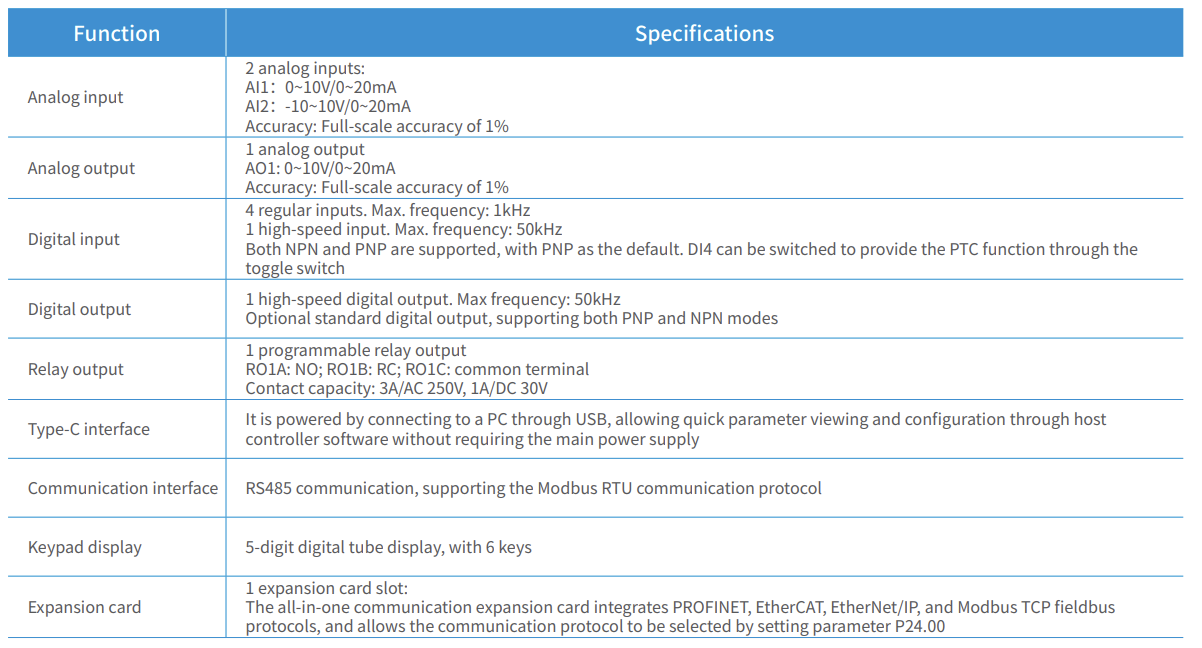

| ورودیهای آنالوگ | دو ورودی آنالوگ: AI1: 0–10 V یا 0–20 mA؛ AI2: -10–10 V یا 0–20 mA. دقت: 1% از محدودهٔ کامل |
| خروجی آنالوگ | یک خروجی آنالوگ: AO1: 0–10 V یا 0–20 mA. دقت: 1% از محدودهٔ کامل |
| ورودیهای دیجیتال | چهار ورودی معمولی (ماکزیمم فرکانس 1 kHz) و یک ورودی سرعتبالا (ماکزیمم فرکانس 50 kHz). پشتیبانی از هر دو نوع منطقی NPN و PNP (PNP پیشفرض). ورودی DI4 قابلتنظیم برای عملکرد PTC (حفاظت دمای موتور) است. |
| خروجی دیجیتال | یک خروجی دیجیتال سرعتبالا (ماکزیمم فرکانس 50 kHz). امکان تهیهٔ خروجی استاندارد دیجیتال اضافی با پشتیبانی از PNP و NPN بهصورت اختیاری وجود دارد. |
| خروجی رله | یک خروجی رله قابلبرنامهریزی: RO1A: NO، RO1B: NC، RO1C: Common. ظرفیت تماس: 3 A / AC 250 V, 1 A / DC 30 V |
| رابط Type-C (USB-C) | تغذیه و ارتباط از طریق پورت USB-C به کامپیوتر؛ امکان مشاهده و تنظیم سریع پارامترها بدون نیاز به برق اصلی دستگاه |
| رابط ارتباطی | ارتباط RS-485 با پشتیبانی از پروتکل Modbus RTU |
| نمایشگر و کیپد | نمایشگر دیجیتال پنجرقمی و شش کلید کنترلی |
| اسلات کارت توسعه | یک اسلات کارت توسعه؛ کارت تمامعیار ارتباطی شامل PROFINET، EtherCAT، EtherNet/IP و Modbus TCP. انتخاب پروتکل از طریق پارامتر P24.00 امکانپذیر است. |
| تنظیم منحنی شتاب/کاهش سرعت (ACC/DEC) | پشتیبانی از منحنی خطی و منحنی S؛ منحنی S امکان تنظیم جداگانه برای نرمی شتاب و ترمز را دارد. |
| قابلیت نوسان فرکانس (Wobbling) | اجرای جلو و عقب نوسان فرکانس حول فرکانس تعیینشده؛ پشتیبانی از تنظیمات مجزای زمان افزایش و کاهش و اجازهٔ جهش ناگهانی فرکانس |
| محافظت در برابر اضافهولتاژ | هنگام تجاوز ولتاژ از محدوده مجاز، درایو بهطور خودکار فرکانس را تنظیم میکند تا از قطع یا تریپ جلوگیری شود |
| محدودکنندهٔ خودکار جریان | محدودسازی خودکار جریان و تنظیم فرکانس در صورت عبور جریان از حد مجاز؛ جلوگیری از تریپ ناشی از اضافهجریان |
| خروجی دیجیتال انعطافپذیر (Flexible DO) | پشتیبانی از معکوسسازی/واگذاری ترمینالهای خروجی بر اساس عبور مقدار یک کد عملکرد از آستانهٔ تعریفشده—قابلاستفاده برای هشدارها و پایشهایی مثل over-temperature، رسیدن به مقدار گشتاور/جریان/ولتاژ/سرعت |
| خروجی آنالوگ/قابلبرنامهریزی (Flexible AO/HO) | امکان ارسال هر کد عملکرد به خروجیهای AO/HO برای کاربردهای سفارشی مانند پایش دما، گشتاور، کنترل PID و غیره |
| کنترل I-F (IF control) | پشتیبانی از کنترل I-F برای بهبود قابلیت راهاندازی بار موتور (در مستندات تولیدکننده معمولاً حالت I-F یا I-F start-up ذکر شده). |
| انتخاب ولتاژ و فرکانس شبکه (Grid selection) | تنظیم یکمرحلهای سطح ولتاژ و فرکانس ورودی VFD مطابق شبکه |
| کنترل مصرف انرژی | درایو بهطور خودکار موقعیت بهرهبرداری بهینه را جستجو میکند تا در شرایط بار سبک مصرف انرژی را کاهش دهد |
| افزایش ترمزدینامیکی (Enhanced flux braking) | افزایش اثر ترمز شار برای تسریع فرآیند دنبالکردن کاهش سرعت (DEC tracking) |
| شناسایی لختی (Inertia identification) | محاسبه/جبران لختی بار بر اساس لختی واقعی جهت بهبود پاسخدهی سیستم کنترلی |
| آدرسدهی و نگاشت RS-485 | پشتیبانی از آدرسدهی قابلتعریف توسط کاربر جهت افزایش انعطافپذیری در ارتباط RS-485 |
| راهاندازی با ولتاژ پایین (Low-voltage commissioning) | امکان تأمین تغذیهٔ درایو از طریق پورت Type-C برای تغییر/ذخیره/درونریزی/صادرسازی پارامترها بدون اتصال به برق اصلی |
| تنظیم خودکار ولتاژ (AVR) | نگهداشتن ولتاژ خروجی تقریباً ثابت در مقابل نوسانات ولتاژ شبکه |
| ردیابی سرعت (Speed tracking / Flying start) | آغاز حرکت با ردیابی فرکانس و جهت چرخش کنونی، امکان راهاندازی مستقیم بدون ایجاد ضربه به تجهیزات |
| دقت نمایش فرکانس (اعشاری) | نمایش فرکانس با ۱ یا ۲ رقم اعشار (قابل تنظیم) |
| روشهای تنظیم فرکانس | پشتیبانی از تنظیم با کیپد، ورودی آنالوگ، تنظیم چندمرحلهای (multi-step), تنظیم از PLC، تنظیم از طریق PID، ارتباط Modbus و غیره — این روشها قابل ترکیب و سوئیچ کردن هستند |
| محافظتها (Fault protection) | محافظت کامل در برابر اضافهجریان، اضافهولتاژ، کاهش ولتاژ، اضافهبار، افت فاز، اتصال کوتاه و سایر خطاها |
| حفاظت دمایی موتور | مانیتورینگ دمای موتور از طریق ورودی DI4 (حسگر PTC) یا ترکیب ورودیهای آنالوگ/DI برای کاهش خطر آسیب حرارتی موتور |
| محل نصب پیشنهادی (Application site) | داخل ساختمان، دور از تابش مستقیم آفتاب، عاری از گرد و غبار هادی، گازهای خورنده، رطوبت یا آبپاشی. محیط نباید شامل مواد رادیواکتیو، قابل اشتعال، انفجاری یا نمکی شدید باشد |
| دمای کار (Running temperature) | محدوده کاری: −10 تا +50 °C. در دماهای مشخص ممکن نیاز به درِیتینگ (کاهش ظرفیت) باشد — مشخصات دقیق در جدول کارخانهای آمده است. |
| دمای نگهداری (Storage temperature) | −20 تا +70 °C |
| دمای حملونقل (Transport temperature) | −20 تا +70 °C |
| ارتفاع از سطح دریا (Altitude) | شبکه ستاره (Star): حداکثر ارتفاع عملیاتی تا 4000 m؛ شبکه دلتـا (Delta): حداکثر تا 2000 m. برای ارتفاعهای بالاتر از 1000 m معمولاً درِیتینگ لازم است (حدود 1٪ کاهش مجاز برای هر 100 m افزایش ارتفاع) |
| رطوبت محیطی (Humidity) | ≤95% RH، بدون کندانس (تراکم) |
| ارتعاش (Vibration) | کمتر از 0.6 g |
| رده اضافهولتاژ (Overvoltage category) | OVC III |
| سطح آلودگی (Pollution level) | کلاسهای 3C2, 3S2, PD2 (مطابق استانداردهای مربوطه) |
| درجه حفاظتی (Ingress Protection – IP) | IP20 |
| کلاس EMC | فیلتر داخلی C3 (10m) بهصورت استاندارد نصب است؛ فیلتر خارجی EMI اختیاری برای تأمین نیازمندیهای کلاس C2 قابل انتخاب است |
| استانداردها / گواهیها (Product certification) | UL، CE و TUV |
| روش نصب (Mounting method) | نصب روی دیواره (wall mounting)، نصب روی ریل DIN (DIN rail mounting) و نصب فلنجی (flange mounting) پشتیبانی میشوند |
| روش خنککاری (Cooling method) | برای کلاس ولتاژ 220V: خنککاری طبیعی برای توان ≤0.75 kW؛ برای کلاس ولتاژ 380V: خنککاری طبیعی برای توان ≤1.1 kW؛ برای توانهای بالاتر از این محدوده، خنککاری اجباری (Forced-air) پیشنهاد میشود. |
