تنظیم پارامترهای اینورتر اینوت: راهنمای کامل و کاربردی

درایوهای فرکانسی اینوت (INVT) به عنوان یکی از پرکاربردترین تجهیزات اتوماسیون صنعتی، نقش حیاتی در کنترل سرعت و گشتاور الکتروموتورها ایفا می‌کنند. با توجه به تنوع مدل‌ها، قابلیت‌های فنی و تفاوت در قیمت اینورتر اینوت بسته به مشخصات فنی، آشنایی با نحوه تنظیم دقیق پارامترهای آن برای رسیدن به عملکرد بهینه، امری ضروری است. در این مقاله از راستان کالا، به‌صورت گام‌به‌گام به معرفی پارامترهای کلیدی اینورتر اینوت می‌پردازیم و کاربرد هریک را با توضیحی روشن بررسی خواهیم کرد. این اطلاعات نه‌تنها در راه‌اندازی اولیه، بلکه در بهینه‌سازی و نگهداری سیستم نیز بسیار مفید خواهد بود.

دانلود پی دی اف این مطلب: تنظیم پارامترهای اینورتر اینوت

کلیک کنید: دانلود کاتالوگ ها و دیتاشیت های اینورتر اینوت

P00.01 – انتخاب نوع کنترل

این پارامتر تعیین می‌کند که کنترل سرعت موتور به‌صورت ولتاژ ثابت (V/F) باشد یا برداری (Sensorless Vector).

در کاربردهایی که نیاز به دقت بالای گشتاور و پاسخ‌گویی سریع داریم، انتخاب مد کنترلی برداری بهترین گزینه است. تنظیم این پارامتر معمولاً در مراحل اولیه راه‌اندازی انجام می‌شود. برای تغییر مقدار، کافی است به منوی پارامترها رفته، کد P00.01 را پیدا کرده و گزینه مناسب را انتخاب کنید.

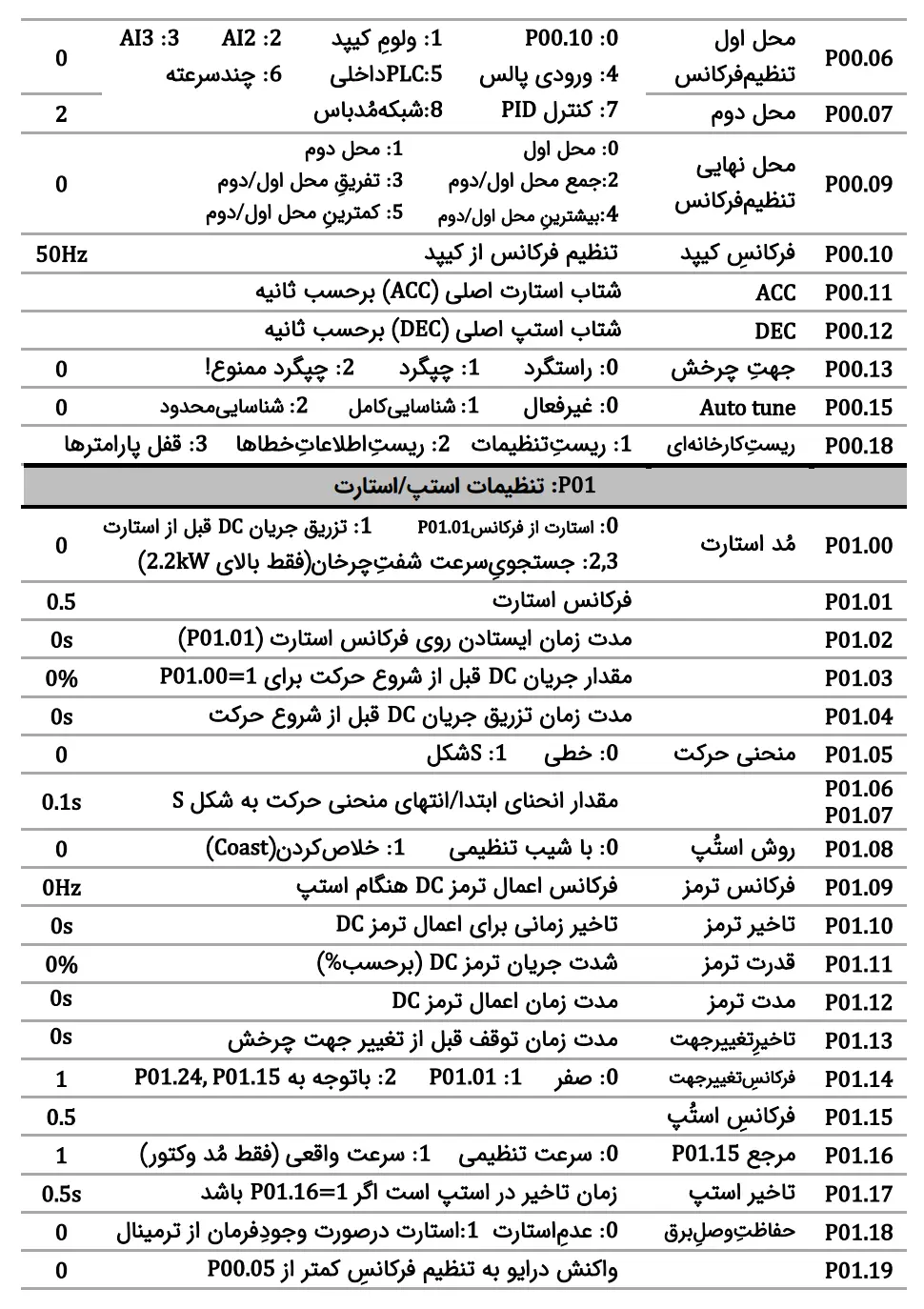

P00.06 – تعیین فرکانس مرجع

این پارامتر مشخص می‌کند که فرمان فرکانس از چه منبعی دریافت شود؛ پنل، ترمینال یا پورت ارتباطی.

اگر قصد دارید فرکانس را مستقیماً از روی پنل دستگاه تغییر دهید، مقدار 0 (پنل) را انتخاب کنید. در پروژه‌های اتوماسیون با PLC، معمولاً مقدار این پارامتر روی 2 یا 3 تنظیم می‌شود تا از طریق RS485 یا ورودی آنالوگ فرمان‌پذیر باشد. اشتباه در تنظیم این پارامتر می‌تواند باعث عدم کنترل صحیح اینورتر شود.

P01.00 – فرکانس پایه موتور

این پارامتر مشخص‌کننده فرکانس نامی موتور است (معمولاً ۵۰ هرتز برای بازار ایران).

در صورتی که موتور مورد استفاده از نوع خاصی با فرکانس متفاوت است، مقدار این پارامتر باید با پلاک موتور تطابق کامل داشته باشد. این مقدار مبنای بسیاری از محاسبات داخلی اینورتر است و تنظیم اشتباه آن ممکن است منجر به عملکرد ناپایدار موتور شود.

P01.01 – ولتاژ نامی موتور

این پارامتر به اینورتر اعلام می‌کند که ولتاژ نامی موتور چقدر است، مثلاً ۲۲۰ یا ۳۸۰ ولت.

برای موتورهایی که به صورت مثلث یا ستاره بسته می‌شوند، باید به ولتاژ نامی توجه ویژه‌ای کرد. در صورتی که ولتاژ موتور و ولتاژ ورودی اینورتر هم‌خوانی نداشته باشند، تنظیم این پارامتر نادرست می‌تواند منجر به آسیب‌های جدی در سیم‌پیچ موتور شود.

P01.02 – جریان نامی موتور

اینورتر بر اساس جریان نامی موتور، حفاظ‌های داخلی و محدودیت‌های عملکرد را تنظیم می‌کند.

این عدد باید دقیقاً از روی پلاک موتور وارد شود. وارد کردن عدد کمتر ممکن است باعث قطع‌های بی‌مورد شود و وارد کردن عدد بیشتر، خطر آسیب به موتور یا اینورتر را به دنبال دارد. این پارامتر برای تنظیم حفاظت در برابر اضافه‌بار (Overload) نیز مؤثر است.

P02.00 – فرکانس ماکزیمم

این پارامتر، بیشترین فرکانسی است که اینورتر اجازه دارد به موتور اعمال کند.

در بسیاری از کاربردها، فرکانس ماکزیمم برابر ۵۰ یا ۶۰ هرتز در نظر گرفته می‌شود. اما در برخی ماشین‌آلات خاص، ممکن است نیاز باشد سرعت بیشتری به موتور داده شود. توجه داشته باشید که افزایش فرکانس بدون توجه به محدودیت‌های مکانیکی دستگاه می‌تواند خطرساز باشد.

P02.01 – فرکانس شروع حرکت

این مقدار مشخص می‌کند که موتور از چه فرکانسی شروع به چرخش کند.

در کاربردهایی که نیاز به گشتاور ابتدایی بالاست (مثلاً نوار نقاله‌های سنگین)، بهتر است مقدار این پارامتر کمی بالاتر از صفر باشد (مثلاً 5 هرتز). اگر این مقدار خیلی پایین تنظیم شود، ممکن است موتور به‌درستی راه‌اندازی نشود.

P03.00 – زمان شتاب‌گیری (Acceleration Time)

این پارامتر مدت‌زمانی را تعیین می‌کند که موتور از سرعت صفر به فرکانس مرجع برسد.

در صورت نیاز به حرکت نرم و کاهش تنش‌های مکانیکی، این مقدار را بیشتر تنظیم می‌کنیم (مثلاً ۱۰ ثانیه). در مقابل، برای سیستم‌هایی که به پاسخ سریع نیاز دارند، زمان شتاب‌گیری را کاهش می‌دهیم.

P03.01 – زمان کاهش سرعت (Deceleration Time)

این پارامتر زمان کاهش سرعت از فرکانس مرجع به صفر را مشخص می‌کند.

در مواقعی که بار اینرسی بالاست (مانند فن‌های بزرگ)، کاهش ناگهانی سرعت می‌تواند خطرناک باشد. بنابراین افزایش این پارامتر از بروز خطاهایی مانند “Over Voltage” جلوگیری می‌کند. این مقدار نیز بر حسب ثانیه تنظیم می‌شود.

P07.00 – عملکرد توقف (Stop Mode)

مشخص می‌کند که اینورتر پس از دریافت فرمان توقف، چگونه رفتار کند: توقف ناگهانی، توقف نرم یا معکوس.

در کاربردهایی مانند آسانسور یا دستگاه‌های حساس، تنظیم دقیق این پارامتر بسیار مهم است. معمولاً گزینه توقف نرم برای اکثر کاربردها مناسب‌تر است. همچنین می‌توان عملکرد ترمز دینامیکی را نیز از این طریق مدیریت کرد.

جمع‌بندی

آشنایی با پارامترهای کلیدی اینورتر اینوت نه‌تنها به بهبود عملکرد سیستم کمک می‌کند، بلکه از ایجاد خطاها و توقف‌های ناگهانی جلوگیری خواهد کرد. با تنظیم دقیق پارامترهایی مانند نوع کنترل، فرکانس مرجع، جریان و ولتاژ نامی موتور، کاربران می‌توانند بهره‌وری بالاتری از تجهیزات خود به‌دست آورند. فراموش نکنید که هر تنظیم نادرست، می‌تواند به تجهیزات صنعتی شما آسیب بزند؛ بنابراین استفاده از راهنمای رسمی یا مشورت با متخصص توصیه می‌شود. راستان کالا همواره در کنار شماست تا بهترین تجربه را از خرید و استفاده از اینورترهای صنعتی کسب کنید.
