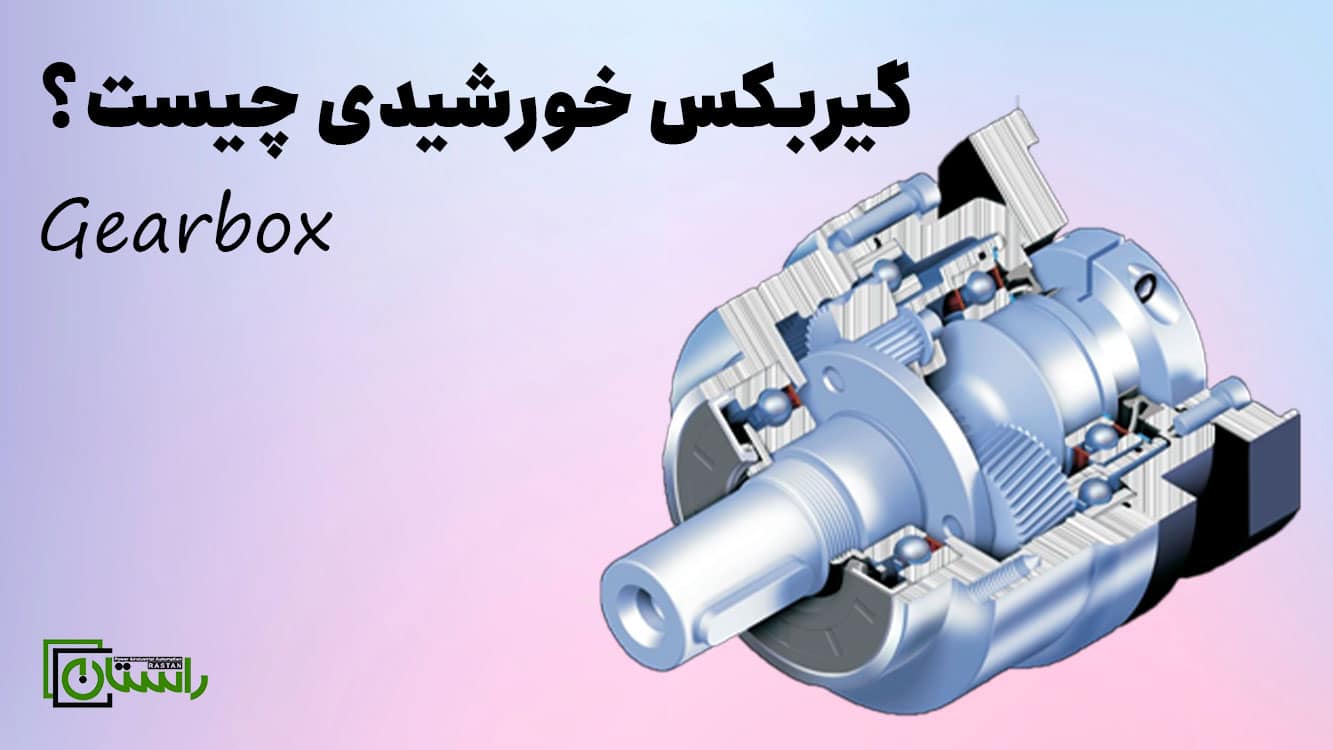

گیربکس خورشیدی چیست؟ + راهنمای خرید گیربکس

lazy راستان کالا

گیربکس چیست؟

گیربکس وسیله ای است که میتواند سرعت را به گشتاور تبدیل کند و بالعکس.

گیربکس یک نسبت دارد که با دانستن آن میتوان به این موضوع پی برد که پس از نصب گیربکس به موتور چه تغییراتی در سرعت به وجود می آید. به عنوان مثال اگر یک موتور دارای سرعت 1500 دور در دقیقه باشد و یک گیربکس با نسبت 100 به آن متصل کنیم، پس از نصب گیربکس سرعت موتور به 15 دور در دقیقه میرسد.

شاید نام گیربکس خورشیدی به گوش تان خورده باشد اما به صورت کامل با آن آشنایی نداشته باشید، در ادامه به معرفی گیربکس خورشیدی خواهیم پرداخت با ما همراه باشید…

گیربکس خورشیدی

گیربکس خورشیدی، یکی از برترین جعبه دنده های ساخته شده برای استفاده در صنایع سنگین است.

این گیربکس در صنایع سنگین مانند پتروشیمی ها، از سایر انواع گیربکس صنعتی، بازدهی بیشتری دارد. این نوع از جعبه دنده ها همچنین در صنایع طراحی و ساخت پمپ کاربرد گسترده ای دارد.

what is gearbox mag 5 راستان کالا

دلیل نام گذاری این مدل گیربکس به گیربکس خورشیدی

علت نامگذاری این نوع گیربکس به خورشیدی به علت نوع دنده ی به کار رفته در آن است.

چون این دنده شبیه به خورشید است و درست در مرکز آن قرار گرفته است که باعث شباهت عملکرد آن با منظومه شمسی، سیارات و در مرکز آن ها خورشید است، در نتیجه به این گیربکس، گیربکس خورشیدی گفته می شود.

در این گیربکس، چرخ دنده مرکزی روی شفت های هم تراز به وسیله الکتروموتور یا هر نوع تحریک دیگری به حرکت می افتد.

به دلیل نوع ارتباط چرخ دنده ها، سایر انواع چرخ دنده ها در اطراف چرخ دنده مرکزی نیز وابسته به آن شروع به حرکت می کنند.

همانطور که ذکر شد به همین دلیل است که این گیربکس به این نام شناخته می شود. گیربکس خورشیدی به صورت طبقه طبقه است که هر کدام از این طبقات نسبت های خود را دارند.

در این مقاله، اصول عملکردی و سایر اطلاعات فنی چرخ دنده های خورشیدی به همراه نکات مهم در خرید و انتخاب آن ها را برای شما بیان می کنیم.

what is gearbox mag 14 راستان کالا

گیربکس خورشیدی چگونه کار میکند

گیربکس خورشیدی نیز مانند سایر گیربکس ها سرعت را زیاد و گشتاور را کم میکند و یا برعکس سرعت را کم و گشتاور را زیاد میکند.

دنده های موجود در این گیربکس به سه دسته خورشیدی، هرزگرد و رینگی تقسیم میشوند که از بین این سه نوع خورشیدی از بقیه مهم تر است زیرا در حقیقت این دنده عامل محرک است.

در ساختمان گیربکس خورشیدی، دنده خورشیدی در وسط قرار دارد که دنده رینگی آن را احاطه کرده و دنده هرزگرد بین این دو قرار دارد.

ساختار گیربکس خورشیدی

جعبه دنده خورشیدی در واقع مجموعه ای از چرخ دنده ها با آرایش دورانی منظم و دو شفت ورودی و خروجی هم راستا است.

یک جعبه دنده خورشیدی در واقع به منظور انتقال بیشترین میزان گشتاور در فشرده ترین و جمع و جورترین حالت ممکن استفاده می شود.

در مهندسی مکانیک این هدف از کاربرد torque density یا چگالی گشتاور نامیده می شود.

what is gearbox mag 3 راستان کالا

کاربرد جعبه دنده خورشیدی

موارد زیر مثال هایی واضح از کاربردهای صنعتی گیربکس خورشیدی هستند:

  • در ربات ها برای افزایش گشتاور
  • در ماشین های چاپ برای کاهش سرعت غلتک ها
  • موقعیت یابی دقیق در صنایع حساس و نیازمند پوزیشنینگ با دقت بالا
  • در دستگاه های پکینگ و بسته بندی در صنایع قابل بازتولید
  • صنایع سنگین نفت، گاز و پتروشیمی، صنایع سنگین فلزی مانند فولاد

نکات قابل توجه در خرید جعبه دنده خورشیدی

تمامی پاسخ ها برای این سوال، به غیر از عوامل کیفی و تولید، به محل دقیق استفاده از گیربکس بستگی دارد.

اول از همه، باید به ویژگی های فنی اصلی یک گیربکس خورشیدی توجه کنید.

مواردی مانند نسبت تبدیل، بکلش یا همان لقی چرخ دنده های گیربکس و گشاور، از جمله مهم ترین مشخصات فنی هستند که هنگام خرید باید بر اساس نیاز به آن ها توجه داشته باشید.

پس از عوامل فنی در درجه بعدی باید میزان سر و صدای ایجادشده گیربکس و عوامل کیفی مانند مقاومت آن در برابر خوردگی را در نظر داشته باشید.

روان کننده ها و خنک کننده های استفاده شده در هر گیربکس نیز نقش زیادی در طول عمر، جلوگیری از خوردگی و سر و صدای کمتر آن ها دارند.

what is gearbox mag 2 راستان کالا

برندهای تولید کننده گیربکس خورشیدی

برندهای مشهور و معتبری در سراسر دنیا، انواع مختلف جعبه دنده خورشیدی را با کاربری های متفاوت تولید می کنند.

بر اساس دور نهایی خروجی گیربکس از 0 تا 50 دور بر دقیقه، نسبت های تبدیل از 1 به 5 تا 1 به 100 و پوسته های آلومینیومی و چدنی بیش از صدها نوع از این گیربکس امروزه در بازار کالاهای صنعتی ایران وجود دارد.

از انواع برندهای معتبر تولید کننده گیربکس خورشیدی حاضر در بازار ایران، میتوان به برندهای اپکس، لیمینگ، ریکون و سیبونی اشاره کرد .
