جرثقیل سقفی چیست؟ معرفی انواع جرثقیل سقفی

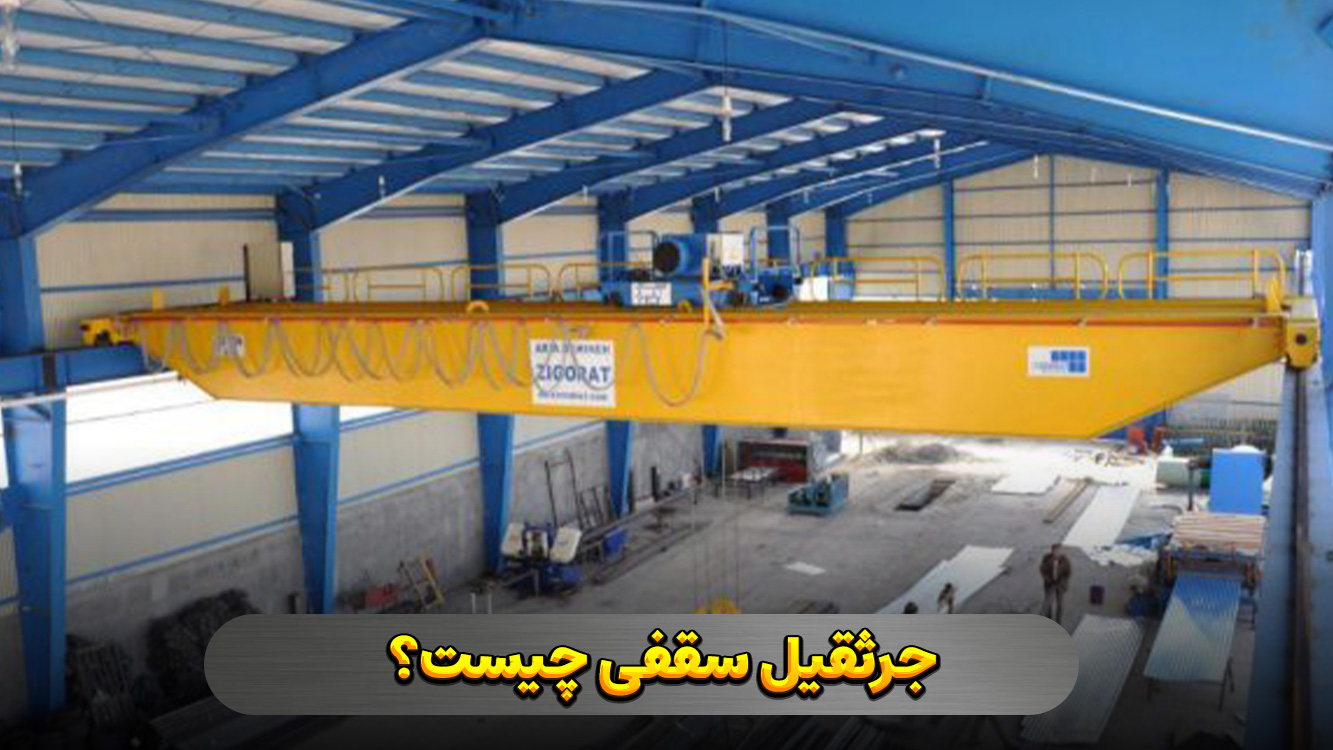

جرثقیل سقفی چیست و چرا اهمیت دارد؟

جرثقیل سقفی یکی از مهم‌ترین تجهیزات جابجایی مواد و بارهای سنگین در محیط‌های صنعتی است. این جرثقیل روی ریل‌های نصب‌شده در سقف سالن‌های تولید، انبارها و کارگاه‌های صنعتی حرکت کرده و به بهبود بهره‌وری، کاهش هزینه‌های نیروی انسانی و افزایش ایمنی در فرآیندهای جابجایی کمک می‌کند.

این نوع جرثقیل به دلیل داشتن ساختار مستحکم، امکان حمل بارهای سنگین با دقت بالا را فراهم کرده و در مقایسه با سایر روش‌های جابجایی، فضای کمتری را اشغال می‌کند. به همین دلیل، در بسیاری از صنایع، جایگزینی ایده‌آل برای لیفتراک‌ها و سایر تجهیزات حمل‌ونقل سنگین محسوب می‌شود.

اجزای اصلی جرثقیل سقفی

یکی از مهم‌ترین بخش‌های جرثقیل سقفی، تیرهای اصلی و عرضی هستند که ساختار اصلی این تجهیزات را تشکیل می‌دهند. تیرهای اصلی معمولاً از جنس فولاد مستحکم ساخته شده و بسته به نوع جرثقیل، به‌صورت تک پل یا دو پل طراحی می‌شوند. این تیرها وزن بار را تحمل کرده و به کمک تیرهای عرضی، تعادل و استحکام سازه را تضمین می‌کنند. انتخاب جنس و ابعاد تیرها بسته به ظرفیت باربرداری و شرایط عملیاتی متفاوت است و تأثیر مستقیم بر عملکرد و ایمنی جرثقیل دارد.

وینچ و مکانیزم بالابر نیز از اجزای کلیدی جرثقیل سقفی به شمار می‌روند که وظیفه جابجایی بار را بر عهده دارند. وینچ شامل موتور، گیربکس، قرقره و کابل است که با هماهنگی یکدیگر امکان بالا بردن و پایین آوردن بار را فراهم می‌کنند. کیفیت وینچ و مکانیزم بالابر تأثیر مستقیمی بر عملکرد جرثقیل داشته و برای حمل بارهای سنگین، استفاده از وینچ‌های مقاوم و قدرتمند ضروری است. برخی از جرثقیل‌ها دارای مکانیزم دو قلابی هستند که امکان جابجایی بارهای حجیم‌تر را با توزیع متعادل نیرو فراهم می‌کنند.

ریل و سیستم حرکتی یکی دیگر از اجزای مهم جرثقیل سقفی است که امکان جابجایی افقی را فراهم می‌کند. این ریل‌ها معمولاً روی سقف یا زمین نصب شده و به کمک چرخ‌ها و موتورها، حرکت نرم و دقیق جرثقیل را تضمین می‌کنند. همچنین، تابلو برق و سیستم کنترل وظیفه مدیریت عملکرد جرثقیل را بر عهده دارند و شامل مدارهای الکتریکی، اینورترها، کنترلرهای دستی و ریموت‌های بی‌سیم می‌شوند. این سیستم‌ها نه‌تنها کنترل دقیق حرکت و باربرداری را ممکن می‌سازند، بلکه با تجهیزاتی مانند سنسورهای ایمنی، ترمزهای اضطراری و سیستم‌های محدودکننده، امنیت عملیات را افزایش می‌دهند.

نقش جرثقیل سقفی در صنایع مختلف

جرثقیل‌های سقفی کاربرد گسترده‌ای در صنایع مختلف دارند که مهم‌ترین آن‌ها عبارت‌اند از:

• صنایع تولیدی و مونتاژ: جابجایی قطعات سنگین در خطوط تولید کارخانه‌ها
• صنایع فولاد و ریخته‌گری: حمل مواد مذاب و قطعات فولادی بزرگ
• صنایع خودروسازی: انتقال قطعات خودرو در فرآیندهای تولید
• انبارداری و لجستیک: جابجایی سریع و ایمن بارهای حجیم
• صنایع دریایی و کشتی‌سازی: انتقال قطعات بزرگ کشتی و موتورهای صنعتی
• نیروگاه‌ها و صنایع پتروشیمی: جابجایی تجهیزات حساس و سنگین

استفاده از جرثقیل سقفی در این صنایع، نه‌تنها باعث افزایش سرعت عملیات می‌شود، بلکه ایمنی کارکنان را نیز بهبود می‌بخشد و هزینه‌های نگهداری و حمل‌ونقل را کاهش می‌دهد.

مقایسه انواع جرثقیل‌ها بر اساس نیازهای صنعتی

معرفی انواع جرثقیل سقفی

جرثقیل‌های سقفی بر اساس طراحی و کاربردهای مختلف، در چندین نوع اصلی دسته‌بندی می‌شوند. جرثقیل سقفی تک پل یکی از رایج‌ترین مدل‌هاست که با ساختاری ساده، وزن کمتر و هزینه اقتصادی‌تر، برای بارهای متوسط و محیط‌های صنعتی کوچک تا متوسط مناسب است. در مقابل، جرثقیل سقفی دو پل با استحکام بالاتر و ظرفیت حمل بار بیشتر، برای صنایع سنگین مانند فولاد، خودروسازی و تولید ماشین‌آلات استفاده می‌شود. نوع دیگر، جرثقیل سقفی آویز است که به جای حرکت روی تیرهای سقفی، از ریل‌های متصل به سقف آویزان شده و در فضاهای کم‌ارتفاع یا سقف‌های غیرمستحکم کاربرد دارد. جرثقیل سقفی دروازه‌ای و نیمه دروازه‌ای نیز برای محیط‌های روباز یا فضاهای صنعتی بزرگ که امکان نصب ریل سقفی وجود ندارد، طراحی شده و در بنادر، انبارهای روباز و صنایع ساختمانی مورد استفاده قرار می‌گیرد. علاوه بر این، در محیط‌های مستعد خطر مانند صنایع نفت و پتروشیمی، جرثقیل سقفی ضد انفجار با طراحی ویژه و تجهیزات ایمنی ضد جرقه، ایمنی بالاتری را فراهم می‌کند. انتخاب نوع مناسب جرثقیل سقفی بستگی به نیازهای عملیاتی، ظرفیت بار و شرایط محیطی دارد.

جرثقیل سقفی تک پل (ویژگی‌ها، مزایا و کاربردها)

ویژگی‌ها:

•دارای یک پل (تیر اصلی) که بین دو طرف سالن نصب می‌شود.

•وزن سبک‌تر و هزینه کمتر نسبت به مدل‌های دو پل.

•مناسب برای ظرفیت‌های متوسط و فضاهای محدود.

مزایا:

•نصب آسان و هزینه کمتر در مقایسه با مدل دو پل.

•مصرف انرژی کمتر به دلیل وزن سبک‌تر.

•مناسب برای سالن‌هایی با ارتفاع کمتر.

کاربردها:

•صنایع مونتاژ و تولید قطعات کوچک تا متوسط.

•انبارها و کارگاه‌های سبک.

•جابجایی بارهای کمتر از ۱۵ تن.

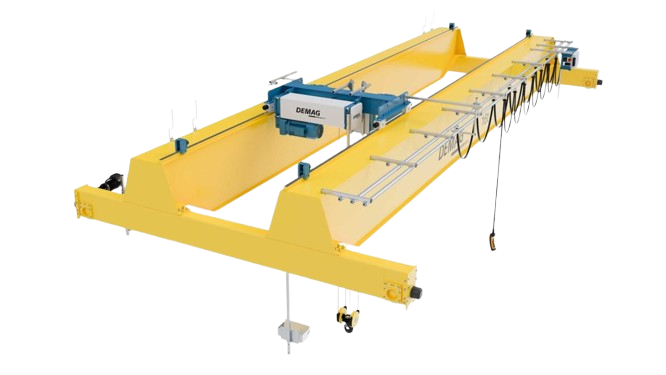

جرثقیل سقفی دو پل (تفاوت‌ها با مدل تک پل و موارد استفاده)

ویژگی‌ها:

•دارای دو پل موازی برای توزیع بهتر وزن.

•ظرفیت باربرداری بالاتر نسبت به مدل تک پل.

•امکان نصب تجهیزات جانبی مانند وینچ دو قلابی.

تفاوت‌ها با مدل تک پل:

•ظرفیت بار بیشتر (معمولاً تا ۵۰۰ تن).

•استحکام و پایداری بالاتر برای حمل بارهای حجیم.

•مناسب برای دهانه‌های وسیع‌تر در سالن‌های بزرگ.

کاربردها:

•صنایع فولاد و ریخته‌گری.

•صنایع خودروسازی و تولید ماشین‌آلات سنگین.

•حمل بارهای سنگین در کارگاه‌های صنعتی.

جرثقیل سقفی آویز (مناسب‌ترین کاربردها و محدودیت‌ها)

ویژگی‌ها:

•به جای حرکت روی تیرهای سقف، از ریل‌های متصل به سقف سالن آویزان می‌شود.

•مناسب برای فضاهای کم‌ارتفاع و سالن‌هایی با سقف غیرمستحکم.

مزایا:

•استفاده بهینه از فضای سقف بدون نیاز به ساختار پشتیبان سنگین.

•امکان حرکت انعطاف‌پذیر در طول و عرض سالن.

محدودیت‌ها:

•ظرفیت بار کمتر نسبت به جرثقیل‌های تک و دو پل.

•محدودیت در کاربردهای صنعتی سنگین.

کاربردها:

•کارگاه‌های کوچک و صنایع سبک.

•خطوط تولیدی که نیاز به جابجایی مداوم قطعات دارند.

•انبارهای دارای سقف ضعیف‌تر.

جرثقیل سقفی دروازه‌ای و نیمه دروازه‌ای (مقایسه با جرثقیل سقفی معمولی)

ویژگی‌ها:

•به جای نصب روی سقف، روی ریل‌های نصب‌شده روی زمین حرکت می‌کند.

•مدل نیمه دروازه‌ای یک سمت روی ستون‌های سالن و سمت دیگر روی ریل زمینی قرار دارد.

مقایسه با جرثقیل سقفی معمولی:

•مناسب برای محیط‌های باز و فضاهای وسیع (مانند بنادر و کارخانه‌های بزرگ).

•عدم نیاز به سازه سقفی برای نصب (برخلاف جرثقیل سقفی).

•قابلیت حمل بارهای بسیار سنگین در محیط‌های خارجی.

کاربردها:

•صنایع ساختمانی و پروژه‌های عمرانی.

•حمل و نقل در بنادر و اسکله‌ها.

•انبارهای روباز و سایت‌های صنعتی.

جرثقیل سقفی ضد انفجار (کاربردها در محیط‌های خطرناک)

ویژگی‌ها:

•طراحی‌شده برای محیط‌های حاوی گازهای قابل اشتعال و مواد خطرناک.

•مجهز به موتورهای ضد جرقه و تجهیزات ایمنی ویژه.

کاربردها:

•صنایع نفت، گاز و پتروشیمی.

•کارخانه‌های تولید مواد شیمیایی و رنگ.

•معادن و محیط‌های مستعد انفجار.
