راز حرکت دقیق سی ان سی! آشنایی با ریل دنده شانه‌ای
- زمان مطالعه: 6 دقیقه
دستگاه‌های سی ان سی از قطعات زیادی تشکیل شدن که هر کدوم یه نقش خاص دارن. یکی از این قطعات، دنده شانه‌ایه که برای تبدیل حرکت چرخشی به حرکت خطی استفاده می‌شه. این دنده‌ها توی دو مدل ساده و مورب ساخته می‌شن؛ مدل ساده بیشتر برای دقت بالا و سرعت کم کاربرد داره، ولی مدل مورب برای سرعت‌های بالا و کارهای سنگین مناسب‌تره.
اگه بخواید یه ریل دنده شانه‌ای خوب برای دستگاه سی ان سی انتخاب کنید، باید به مواردی مثل نوع دنده، گام، جنس، طول و عرض توجه کنید. هر دنده شانه‌ای یه ظرفیت تحمل بار و سرعت مشخصی داره که باید متناسب با نیازتون انتخاب بشه. در نهایت، با یه انتخاب درست و نگهداری اصولی، می‌تونید مطمئن بشید که دستگاهتون بدون مشکل کار می‌کنه. اگه دنبال خرید قطعات سی ان سی و تجهیزات صنعتی هستید، حتماً به راستان کالا سر بزنید!
ریل دنده شانه‌ای چیست؟
اگه بخوایم ساده بگیم، ریل دنده شانه‌ای یکی از قطعات کلیدی تو دستگاه‌های سی‌ان‌سیه که کارش تبدیل حرکت چرخشی موتور (که معمولاً توسط یه چرخ‌دنده انجام می‌شه) به حرکت خطیه. یعنی باعث می‌شه محورها به‌جای چرخیدن، روی یه خط مستقیم جابه‌جا بشن.
این موضوع تو دستگاه‌های CNC خیلی مهمه، چون برای برش یا تراش دقیق، حرکت نرم و کنترل‌شده توی محورهای X و Y حیاتی‌ـه. دنده شانه‌ای به کمک ساختار دندونه‌دار خودش، این تبدیل رو خیلی دقیق انجام می‌ده و وقتی درست انتخاب و نصب بشه، نقش مهمی توی دقت نهایی کار داره. خلاصه اگه دنبال عملکرد بی‌نقص و حرکت بدون لقی توی دستگاهت هستی، باید به این قطعه حسابی توجه کنی.
انواع دنده شانه‌ای: ساده یا مورب؟
دنده شانه‌ای‌ها معمولاً تو دو مدل اصلی ساخته می‌شن: دنده ساده و دنده مورب. هرکدوم از اینا ویژگی‌های خاص خودشونو دارن و برای شرایط کاری متفاوت طراحی شدن. دنده ساده، همونطور که از اسمش پیداست، دندونه‌هاش به‌صورت عمود بر ریل قرار گرفتن و چون اصطکاک کمتری دارن، بیشتر تو کارهایی که به دقت بالا و سرعت پایین نیاز داره استفاده می‌شن. ولی اگه دستگاهت باید تو سرعت بالا یا تحت فشار زیاد کار کنه، دنده مورب گزینه بهتریه. چون زاویه‌دار بودن دندونه‌ها باعث درگیری بیشتر، پایداری بهتر و تحمل بار بالاتر می‌شه. تو جدول زیر، یه مقایسه ساده بین این دو نوع داریم:
| ویژگی‌ها | دنده ساده | دنده مورب |
|---|---|---|
| زاویه دندانه | عمودی (۹۰ درجه) | زاویه‌دار (مورب) |
| دقت حرکت | بالا | نسبتاً بالا، ولی بستگی به طراحی داره |
| تحمل بار | متوسط | بالا |
| مناسب برای | دستگاه‌های دقیق، سرعت پایین | دستگاه‌های صنعتی، سرعت بالا |
| صدا و لرزش | کمتر | ممکنه بیشتر باشه (در صورت عدم تنظیم درست) |
| هزینه ساخت/نگهداری | پایین‌تر | کمی بالاتر |
در نهایت، انتخاب بین این دو به این بستگی داره که دستگاهت قراره چه کاری انجام بده. اگه برات دقت حرف اول رو می‌زنه، دنده ساده بگیر. ولی اگه قدرت و سرعت برات مهم‌تره، دنده مورب انتخاب بهتریه.
پارامترهای کلیدی در خرید دنده شانه‌ای
گام دنده
گام یعنی فاصله بین نوک دندونه‌های کنار هم. هرچی گام کوچیک‌تر باشه، دنده شانه‌ای حرکت نرم‌تر و دقیق‌تری داره، اما سرعت حرکت کاهش پیدا می‌کنه. برعکس، گام بزرگ‌تر باعث می‌شه محور سریع‌تر حرکت کنه، ولی دقت و نرمی کمتر می‌شه. پس اگه دنبال دقت بالایی، گام ریزتر انتخاب کن؛ ولی برای سرعت بالا یا مسیرهای طولانی‌تر، گام درشت‌تر به‌کارت میاد.
جنس دنده شانه‌ای
جنس دنده شانه‌ای روی طول عمر، تحمل بار، و حتی صدای تولیدی موقع کار تأثیر داره. معمولاً از جنس‌هایی مثل فولاد، آلومینیوم یا پلاستیک تقویت‌شده ساخته می‌شن. فولادی‌ها مقاومت بالایی دارن و برای کارهای سنگین عالی‌ان، ولی وزن بیشتری دارن. پلاستیکی‌ها سبک و بی‌صدا هستن، ولی برای کارهای سبک‌تر مناسب‌ترن. اگه می‌خوای دستگاهت دوام بیاره و فشار بالایی روشه، جنس فولادی بگیر.
ابعاد (طول، عرض، ارتفاع)
ابعاد ریل دنده شانه‌ای باید متناسب با فضای نصب دستگاه و نوع کاری که قراره انجام بده باشه. مثلاً اگه با قطعات بزرگ و سنگین کار می‌کنی، ریل‌هایی با ابعاد بزرگ‌تر و سطح مقطع قوی‌تر انتخاب کن تا بهتر بار رو تحمل کنن. دقت کن که عرض و ارتفاع دنده با چرخ‌دنده‌ای که استفاده می‌کنی همخوانی داشته باشه تا مشکلی تو درگیریشون پیش نیاد.
توان تحمل بار
یکی از مهم‌ترین نکات اینه که بدونی ریل چقدر بار می‌تونه تحمل کنه. اگه دنده‌ای انتخاب کنی که توان تحملش کمتر از نیازت باشه، خیلی زود خراب می‌شه یا باعث می‌شه دستگاه درست کار نکنه. همیشه بررسی کن که تحمل بار مجاز دنده با وزن میز کار، ابزارها و قطعاتی که روش قرار می‌گیرن، سازگار باشه.
سرعت کاری
بعضی ریل‌ها برای سرعت‌های بالا طراحی شدن و بعضی نه. مثلاً دنده‌های مورب معمولاً برای سرعت‌های بالاتر مناسب‌ترن چون درگیری نرمی دارن و بهتر بار رو منتقل می‌کنن. اگه قراره دستگاهت با سرعت زیادی حرکت کنه (مثلاً در برش‌های سریع)، حتماً دنده‌ای انتخاب کن که سرعت مجاز کاریش با هدفت بخونه تا درگیر مشکلاتی مثل لرزش، سایش سریع یا حتی شکستن نشی.
چه زمانی باید دنده شانه‌ای مورب انتخاب کنیم؟

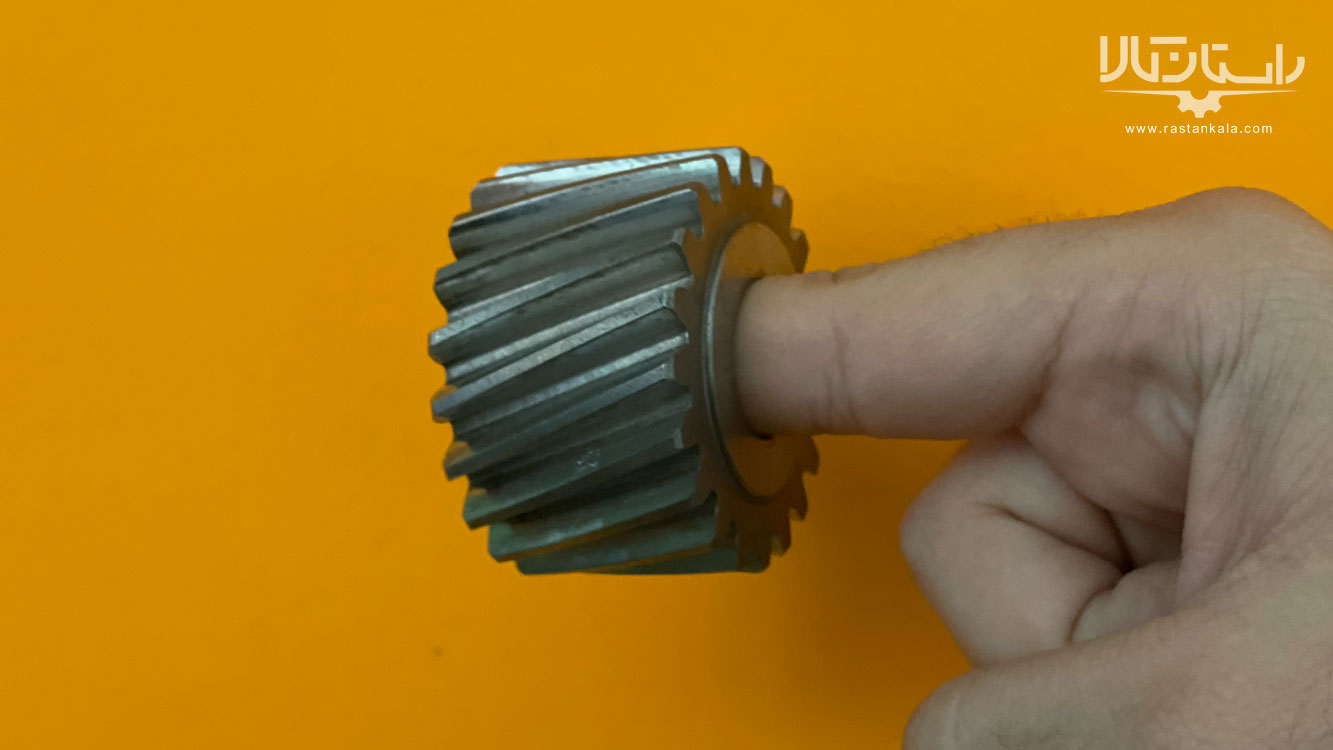

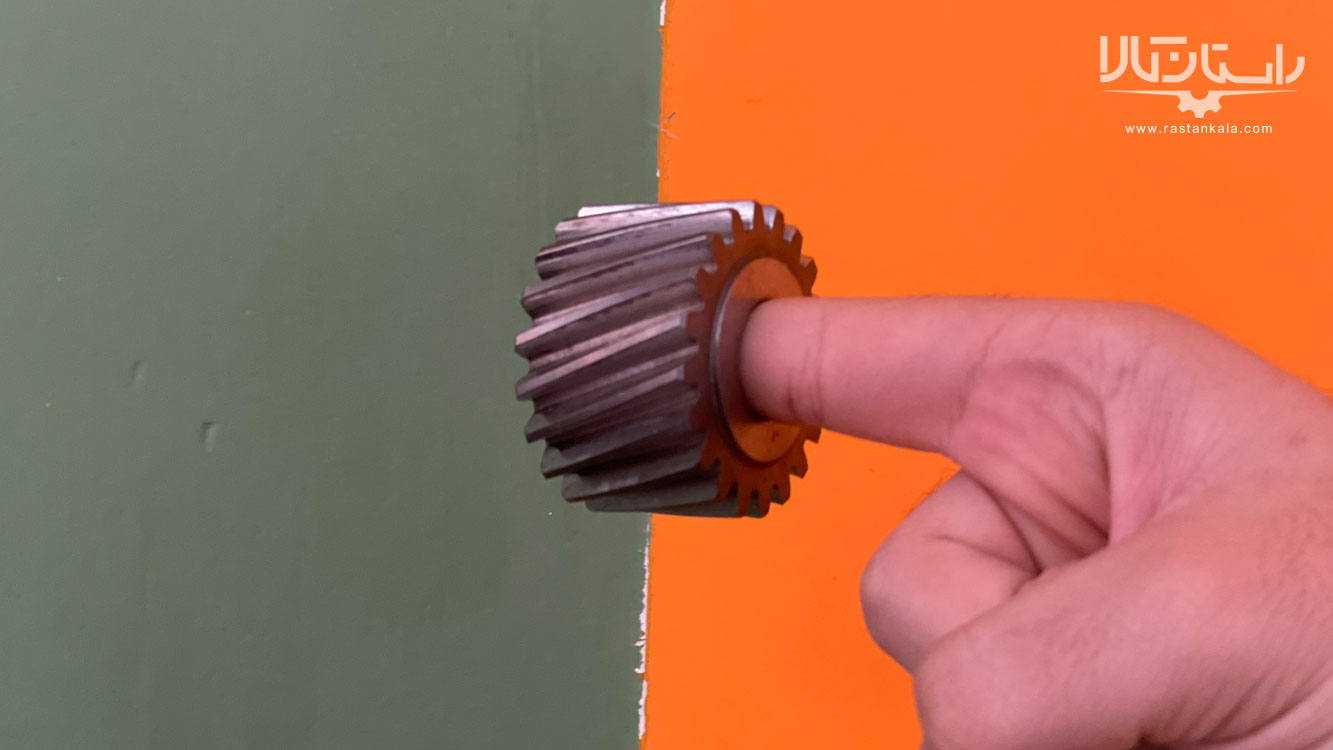

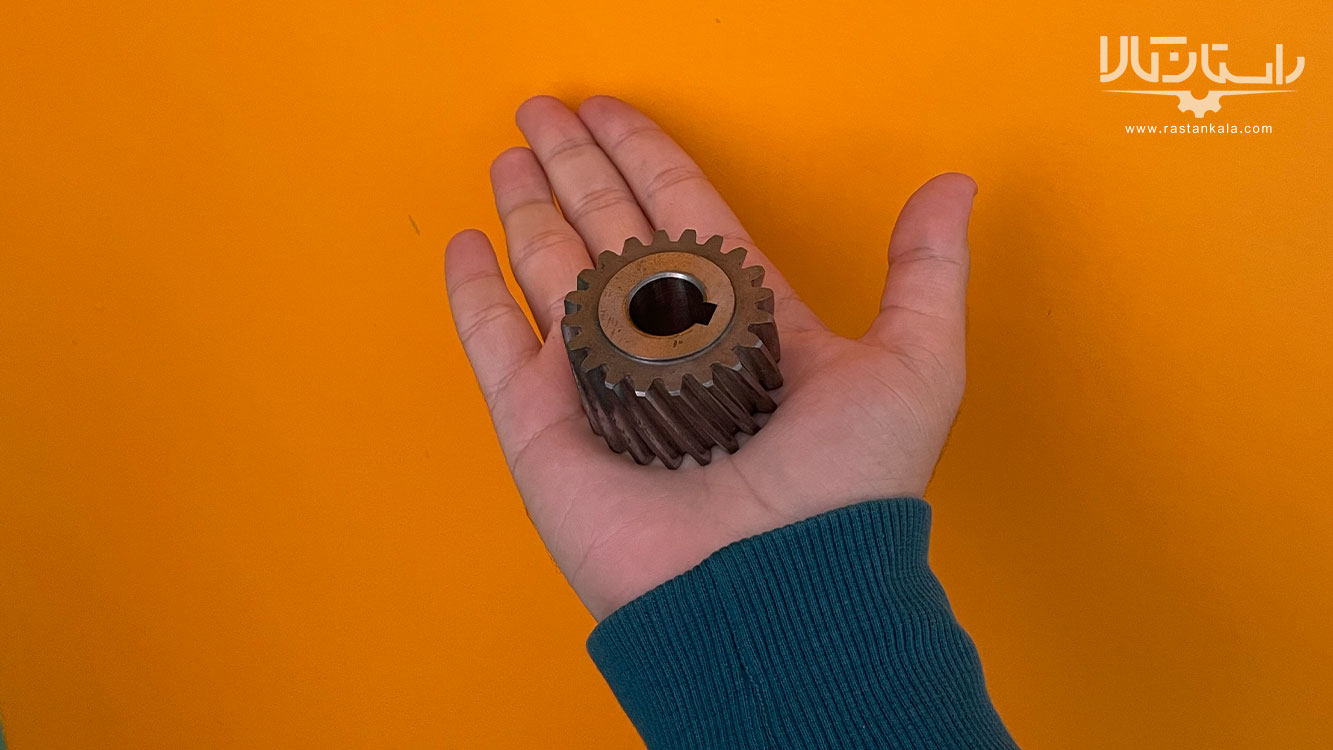

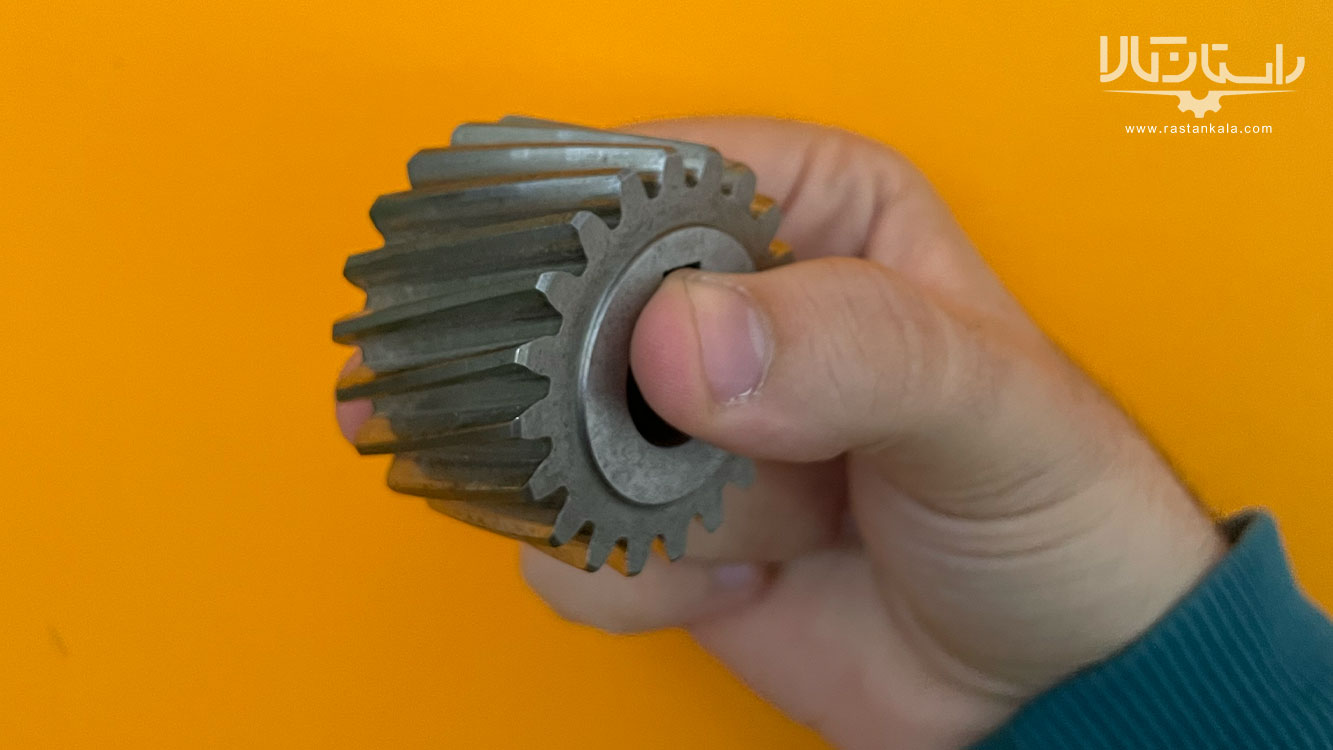

وقتی قراره دستگاهت تو شرایط سخت کار کنه، مثلاً تو پروژه‌هایی با بار سنگین یا سرعت بالا، دنده شانه‌ای مورب یه انتخاب عالیه. چون توی این مدل، دندونه‌ها زاویه‌دار هستن و همین باعث می‌شه درگیری بین چرخ‌دنده و ریل نرم‌تر، پایدارتر و با سطح تماس بیشتر انجام بشه. این یعنی هم توان تحمل بار بیشتره، هم انتقال نیرو یکنواخت‌تر و بی‌صداتره.
دنده مورب مخصوصاً تو صنایعی مثل برش فلز، چوب، یا جاهایی که دستگاه باید سریع و با قدرت حرکت کنه، استفاده می‌شه. البته یادت باشه که دنده مورب نسبت به ساده، هم گرون‌تره، هم نصب دقیق‌تری می‌طلبه. ولی اگه کار سنگینه و نمی‌خوای وسط کار دستگاهت لنگ بزنه، این هزینه کاملاً منطقیه.
جنس دنده‌ها؛ فولاد یا پلاستیک؟
دنده شانه‌ای فولادی یه انتخاب محکم و قابل اعتماده. این نوع دنده‌ها عمر طولانی دارن، فشار و بار بالا رو تحمل می‌کنن و برای پروژه‌های صنعتی سنگین خیلی مناسبن. فقط اینکه وزنشون بیشتره و معمولاً گرون‌تر از بقیه گزینه‌ها هستن. اگه دستگاهت قراره کار مداوم، پرتنش و دقیق انجام بده، فولاد بهترین گزینه‌ست.
از اون طرف، دنده‌های پلاستیکی سبک‌ترن، بی‌صداتر کار می‌کنن و برای پروژه‌های سبک یا دستگاه‌های کوچیک و خانگی گزینه‌ی اقتصادی‌تری‌ان. اما خب مقاومتشون کمتره و تحت فشار یا سرعت بالا سریع‌تر فرسوده می‌شن. پس اگه دنبال گزینه‌ای ارزون و سبک برای پروژه‌های ساده‌ای، پلاستیکی‌ها می‌تونن کارت رو راه بندازن، ولی انتظار طول عمر فولاد رو نداشته باش.
افزایش دقت و کاهش خطاهای حرکتی
دنده شانه‌ای به‌صورت مستقیم روی دقت حرکت محورهای دستگاه تأثیر می‌ذاره. وقتی درگیری بین چرخ‌دنده و ریل به‌درستی انجام بشه، محور بدون لقی و نوسان حرکت می‌کنه. این یعنی قطعه‌کاری که داری روش کار می‌کنی دقیق‌تر تراش می‌خوره یا برش می‌خوره و خطای موقعیت‌یابی خیلی کم می‌شه.
اگه دنده خوب انتخاب نشه یا نصبش دقیق نباشه، ممکنه موقع حرکت محور یه حالت پرش یا نوسان به‌وجود بیاد که باعث خطا توی اندازه نهایی قطعه می‌شه. پس انتخاب یه دنده شانه‌ای با کیفیت، نصب اصولی و هماهنگ‌سازی دقیقش با بقیه اجزا، مستقیماً روی کیفیت خروجی تاثیر داره.
افزایش عمر ریل دنده شانه‌ای
ریل دنده شانه‌ای هم مثل هر قطعه‌ی مکانیکی دیگه، نیاز به نگهداری داره. یکی از مهم‌ترین کارهایی که باید انجام بدی، روانکاری منظم. روغن‌کاری درست باعث می‌شه اصطکاک بین چرخ‌دنده و ریل کم بشه، دندونه‌ها ساییده نشن و حرکت نرمی داشته باشی. از گریس مخصوص استفاده کن و طبق دفترچه راهنمای دستگاه، زمان‌بندی روغن‌کاری رو رعایت کن.
علاوه بر روانکاری، تمیز نگه‌داشتن سطح ریل خیلی مهمه. اگه روی دندونه‌ها براده، گردوغبار یا آلودگی جمع بشه، هم باعث فرسایش سریع‌تر می‌شه، هم دقت کار رو پایین میاره. بهتره همیشه بعد از پایان کار، یه دستمال خشک یا برس نرم بکشی روش تا آماده‌ی نوبت بعدی بشه.
اشتباهات رایج در خرید دنده شانه‌ای
یکی از اشتباهات رایج اینه که فقط به قیمت نگاه می‌کنن و ارزون‌ترین گزینه رو انتخاب می‌کنن. درحالی‌که باید به مواردی مثل گام، جنس، سازگاری با چرخ‌دنده، و نوع کاربری توجه کرد. انتخاب اشتباه می‌تونه باعث گیر کردن حرکت، خرابی سریع یا حتی آسیب به دستگاه بشه.
یه اشتباه دیگه، نصب غیر اصولیه. اگه ریل کج نصب شه یا فشار یکنواختی بهش وارد نشه، باعث می‌شه چرخ‌دنده درست درگیر نشه و دقت دستگاه پایین بیاد. برای جلوگیری از این موارد، همیشه از یه مشاور فنی کمک بگیر یا راهنمای نصب دقیق رو دنبال کن. گاهی یه هزینه‌ی کوچیک برای راهنمایی، جلوی کلی خرج اضافه رو می‌گیره.
از کجا دنده شانه‌ای باکیفیت بخریم؟
خرید دنده شانه‌ای فقط یه انتخاب نیست، یه سرمایه‌گذاریه روی دقت و عمر دستگاهت. فروشگاهی که ازش خرید می‌کنی باید قطعات اصلی و باکیفیت ارائه بده، نه فقط ارزون. «راستان کالا» یکی از فروشگاه‌های تخصصیه که علاوه بر تنوع بالا، مشخصات دقیق هر محصول رو کامل گذاشته و می‌تونی با خیال راحت بر اساس نیازت انتخاب کنی.
یه مزیت دیگه راستان کالا، پشتیبانی فنی و مشاوره قبل از خریدشه. اگه دقیق نمی‌دونی کدوم مدل یا جنس به‌درد کارت می‌خوره، می‌تونی با پشتیبانی‌شون در تماس باشی. هم کارتو راه می‌ندازن، هم یه خرید مطمئن و باکیفیت خواهی داشت. خرید از یه جای معتبر، یعنی یه قدم جلوتر از بقیه بودن!
