آشنایی کامل با چوک ورودی اینورتر

اینورترها مبدل های برقی هستند که جریان AC را به جریان DC تبدیل می کنند. اینورترها مدل های زیادی دارند و هر کدام از آن ها از اجزای مختلفی ساخته شده اند. یکی از اجزای ان ها، چوک ورودی اینورتر است. این دستگاه قطعه های مختلفی دارد که بهتر است شما پیش از خرید و اطلاع از قیمت اینورتر با آن ها آشنا شوید مانند چوک خروجی اینورتر، کی پد اینورتر و… . یکی دیگر از این قطعات، چوک ورودی اینورتر است که در این مقاله به آن پرداخته ایم.

چوک ورودی اینورتر چیست؟

چوک ورودی اینورتر یک قطعه سیم پیچ شده است که با عبور جریان برق؛ یک میدان مغناطیسی ایجاد می کند. این راکتور وظیفه دارد که نوسانات و هامونیک های ایجاد شده توسط کنتور برق را کنترل کند و در نتیجه یک برق خالص و بدون نوسان را تحویل دهد.

وظایف و عملکرد فیلتر هارمونیک درایو

• کاهش هارمونیک‌های جریان: جریان ورودی اینورتر به دلیل سوئیچینگ سریع IGBTها، دارای هارمونیک‌های زیادی است. چوک ورودی با ایجاد امپدانس بالا در فرکانس‌های هارمونیک، به کاهش این هارمونیک‌ها و بهبود کیفیت توان ورودی کمک می‌کند.
• جلوگیری از تداخل الکترومغناطیسی (EMI): هارمونیک‌های جریان می‌توانند باعث ایجاد تداخل الکترومغناطیسی (EMI) در سیستم شوند. چوک ورودی با فیلتر کردن هارمونیک‌ها، به کاهش EMI و حفاظت از تجهیزات دیگر در برابر اثرات مخرب آن کمک می‌کند.
• بهبود ضریب توان: ضریب توان پایین نشان‌دهنده اتلاف انرژی در سیستم است. چوک ورودی با اصلاح شکل موج جریان، به بهبود ضریب توان و افزایش راندمان سیستم کمک می‌کند.
• جلوگیری از افزایش ناگهانی جریان: چوک ورودی با ایجاد اندوکتانس، جریان ورودی را محدود می‌کند و از افزایش ناگهانی جریان در هنگام راه‌اندازی یا تغییر بار جلوگیری می‌کند.
• حفاظت از اینورتر: چوک ورودی می‌تواند به عنوان یک فیوز عمل کند و در صورت بروز اضافه جریان، از اینورتر در برابر آسیب محافظت کند.

انواع چوک ورودی

چوک‌های ورودی اینورتر در انواع مختلفی تولید می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

• چوک‌های تک فاز: این نوع چوک برای استفاده در اینورترهای تک فاز مناسب هستند.
• چوک‌های سه فاز: این نوع چوک برای استفاده در اینورترهای سه فاز مناسب هستند.
• چوک‌های با هسته آهنی: این نوع چوک از هسته‌های آهنی با راندمان بالا ساخته می‌شوند و برای کاربردهای عمومی مناسب هستند.
• چوک‌های با هسته فریتی: این نوع چوک از هسته‌های فریتی با راندمان بالا و تلفات کم ساخته می‌شوند و برای کاربردهای حساس و دقیق مناسب هستند.

کاربردهای راکتور ورودی درایو

چوک‌های ورودی اینورتر در کاربردهای مختلفی از جمله موارد زیر استفاده می‌شوند:

• درایوهای موتور الکتریکی: چوک ورودی در درایوهای موتور الکتریکی برای کاهش هارمونیک‌های جریان، بهبود ضریب توان و حفاظت از موتور در برابر اثرات مخرب EMI استفاده می‌شود.
• منابع تغذیه سوئیچینگ: چوک ورودی در منابع تغذیه سوئیچینگ برای کاهش هارمونیک‌های جریان، بهبود راندمان و حفاظت از مدار در برابر اضافه جریان استفاده می‌شود.
• سیستم‌های فتوولتائیک: چوک ورودی در سیستم‌های فتوولتائیک برای کاهش هارمونیک‌های جریان، بهبود ضریب توان و حفاظت از سیستم در برابر اثرات مخرب EMI استفاده می‌شود.
• یو پی اس (UPS): چوک ورودی در یو پی اس برای کاهش هارمونیک‌های جریان، بهبود راندمان و حفاظت از سیستم در برابر اضافه جریان استفاده می‌شود.

در ادامه به بررسی جزئیات هر یک از این وظایف، انواع و کاربردهای چوک ورودی اینورتر خواهیم پرداخت.

 اصول طراحی چوک ورودی اینورتر

طراحی چوک ورودی اینورتر یک فرآیند پیچیده است که نیاز به دانش و تخصص در زمینه‌های مختلف از جمله مهندسی برق، الکترونیک و مغناطیس دارد. در این بخش به بررسی اصول کلی طراحی چوک ورودی اینورتر می‌پردازیم.

پارامترهای کلیدی طراحی چوک ورودی

• ولتاژ و جریان ورودی: ولتاژ و جریان ورودی اینورتر باید در نظر گرفته شود تا چوک با ظرفیت مناسب انتخاب شود.
• فرکانس سوئیچینگ: فرکانس سوئیچینگ اینورتر بر هارمونیک‌های جریان و طراحی چوک تاثیر می‌گذارد.
• اندوکتانس: اندوکتانس چوک باید به گونه‌ای انتخاب شود که هارمونیک‌های جریان را به طور موثر فیلتر کند.
• جریان اشباع: هسته چوک باید قادر به تحمل جریان اشباع بدون افت شار مغناطیسی باشد.
• ** تلفات:** تلفات هسته و سیم‌پیچ چوک باید به حداقل برسد تا راندمان سیستم بالا باشد.
• ابعاد و وزن: ابعاد و وزن چوک باید با توجه به فضای موجود و محدودیت‌های وزنی در نظر گرفته شود.

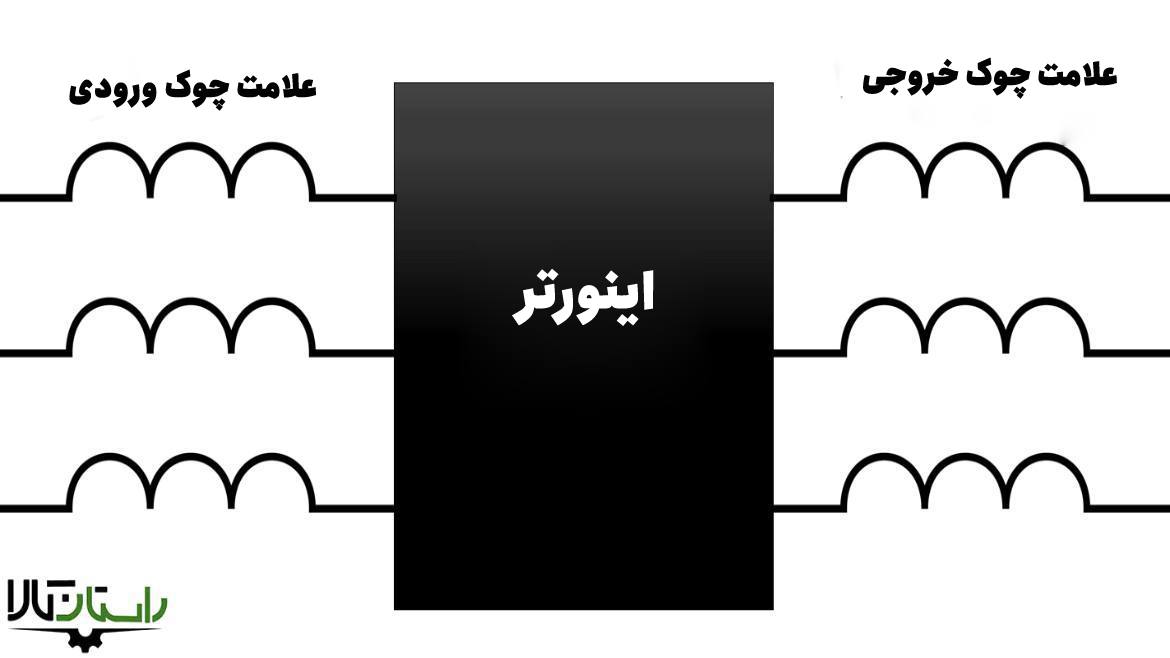

علامت اختصاری چوک راکتور

 کاربردهای خاص فیلتر ورودی اینورتر

علاوه بر کاربردهای عمومی چوک ورودی اینورتر که در بخش‌های قبلی به آنها اشاره شد، این چوک‌ها در برخی از سیستم‌ها و تجهیزات خاص نیز کاربرد دارند. در این بخش به بررسی سه نمونه از کاربردهای خاص چوک ورودی می‌پردازیم.

استفاده در سیستم‌های فتوولتائیک

در سیستم‌های فتوولتائیک، از پنل‌های خورشیدی برای تولید برق DC استفاده می‌شود. این برق DC برای استفاده در شبکه برق AC باید به برق AC تبدیل شود. اینورترهای خورشیدی وظیفه تبدیل برق DC به برق AC را بر عهده دارند. برای مثال چوک ورودی اینورتر خورشیدی اینوت برای کاهش هارمونیک‌های جریان ورودی، بهبود ضریب توان و حفاظت از سیستم در برابر اثرات مخرب EMI استفاده می‌شود. هارمونیک‌های جریان می‌توانند باعث ناپایداری سیستم و کاهش راندمان پنل‌های خورشیدی شوند.

کاربرد در منابع تغذیه سوئیچینگ

منابع تغذیه سوئیچینگ (SMPS) برای تبدیل ولتاژ برق AC به ولتاژ DC مورد نیاز مدارهای الکترونیکی استفاده می‌شوند. SMPSها از مدارهای سوئیچینگ با فرکانس بالا برای تبدیل ولتاژ استفاده می‌کنند. چوک ورودی SMPS برای کاهش هارمونیک‌های جریان ورودی، بهبود ضریب توان و حفاظت از مدار در برابر اضافه جریان استفاده می‌شود. هارمونیک‌های جریان می‌توانند باعث تداخل الکترومغناطیسی (EMI) و ناپایداری مدار شوند.

استفاده در درایوهای موتور الکتریکی

درایوهای موتور الکتریکی برای کنترل سرعت و گشتاور موتورهای الکتریکی استفاده می‌شوند. درایوهای موتور از اینورتر برای تبدیل برق AC به برق AC با فرکانس و ولتاژ متغیر استفاده می‌کنند. چوک ورودی درایو موتور الکتریکی برای کاهش هارمونیک‌های جریان ورودی، بهبود ضریب توان و حفاظت از موتور در برابر اثرات مخرب EMI استفاده می‌شود. هارمونیک‌های جریان می‌توانند باعث گرم شدن بیش از حد موتور، لرزش و نویز موتور و کاهش راندمان موتور شوند.
